Messanleitung für Dreieckfenster

Genereller Hinweis:

Nutzen Sie zum Messen ein Metall-Maßband um eventuelle Abweichungen zu vermeiden.

Fensterrahmen Typen

Bei der Montage in der Glasleiste sollten Sie dieser besondere Beachtung schenken. Generell können wir für vier Formen von Glasleisten Plissees und das passende Montagematerial liefern:

Gerade Glasleiste: Hier ist die Montage am wenigsten problematisch, achten Sie jedoch auf eine ausreichende Glasleistentiefe.

Schräge Glasleiste: Für Plissee Sonderformen sollten Sie hier zwingend passende Ausgleichskeile mitbestellen, die die Schräge ausgleichen. Bei Rechteckfenstern ist dies nicht zwingend notwendig aber empfehlenswert.

Sehr schmale Glasleiste: Gerade bei Fenstern mit Dreifachverglasung ist die Glasleiste oft sehr schmal, zu schmal um ein Plissee mit Spannschuhplättchen zu befestigen. Dafür bietet sensuna als alternative Befestigungsvariante Flachträger an.

Runde Glasleisten: Einige Fenster haben runde oder abgerundete Glasleisten auf denen das Verschrauben eines Spannschuhplättchens schwierig möglich ist. Hierfür können Sie optional Kantenträger bei Ihrer Plisseebestellung mitbestellen.

Glasleistentiefe

Generell zu beachten ist die Glasleistentiefe. Sie sollte für die Befestigung mit Spannschuhplättchen wenigstens 1,5 cm betragen. Bei Der Befestigung mit Halteclips, die bei allen Sonderformen und bei Anlagen mit feststehender Oberschiene zum Einsatz kommt, sollte die Glasleiste mindestens 2,5 cm tief sein. Für Plafondanlagen und Dachfenster empfehlen wir eine Glasleistentiefe von mindestens 3 cm, um eine gute Hinterlüftung zu gewährleisten und Glasbruch aufgrund von Hitzeentwicklung ausschließen zu können. Egal welche Fensterform, messen Sie für die Montage in der Glasleiste die Fensterfläche immer inklusive Gummidichtung aus.

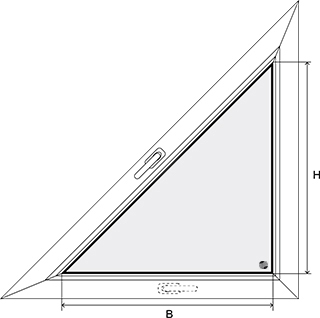

Montage des Plissees in der Glasleiste

  • Höhe = Glashöhe inkl. Gummidichtung)
  • Breite = untere Glasbreite inkl. Gummidichtung

Ermitteln Sie bei schrägen Glasleisten den Winkel der Glasleiste und bestellen Sie zu Ihrem Plissee die benötigten Ausgleichskeile für jeden Befestigungsclip.

Für Dreieckplissees für Plafondfenster beachten Sie bitte zusätzlich diese Hinweise.

Montagemöglichkeiten:

  • Befestigungsclip

Weitere Montagemöglichkeiten:

  • Plafondanlage

Montage des Plissees auf dem Fensterrahmen (Befestigungswinkel)

  • Höhe = Glashöhe + gewünschter Überstand
  • Breite = Glasbreite + gewünschter Überstand

Achten Sie auch auf hervorstehende Hindernisse wie den Fenstergriff, Kindersicherungen oder Fensterschlösser. Halten Sie zu diesen auch in der Schräge einen Mindestabstand von 1cm ein, achten Sie dabei aber auch auf genügend Überstand.

Setzen Sie beim Messen kleine Bleistiftmarkierungen auf dem Fensterflügel um bei der Montage die Position leichter zu ermitteln.

Für Dreieckplissees für Plafondfenster beachten Sie bitte zusätzlich diese Hinweise.

Montagemöglichkeiten:

  • Befestigungswinkel

Weitere Montagemöglichkeiten:

  • Plafondanlage

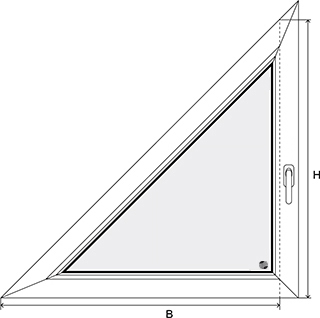

Montage des Plissees auf dem Fensterrahmen (Klemmträger)

  • Höhe = Oberkante bis Unterkante Fensterflügel messen (Höhe des Fensterflügels)
  • Breite = vom rechten Winkel der Fensterscheibe + gewünschtem Überstand bis zur gegenüberliegenden Außenkante am schrägen Fensterrahmen

Messen Sie Breite und Höhe genau im rechten Winkel (ggf. Lot verwenden).

Achten Sie auch auf hervorstehende Hindernisse wie den Fenstergriff, Kindersicherungen oder Fensterschlösser. Halten Sie zu diesen auch in der Schräge einen Mindestabstand von 1cm ein.Setzen Sie beim Messen kleine Bleistiftmarkierungen auf dem Fensterflügel um bei der Montage die Position leichter zu ermitteln.

Montagemöglichkeiten:

  • Klemmträger (Kunststofffenster)

Weitere Montagemöglichkeiten:

  • Plafondanlage

Montage des Plissees in der Glasleiste

  • Höhe = Glashöhe inkl. Gummidichtung)
  • Breite = obere Glasbreite inkl. Gummidichtung

Ermitteln Sie bei schrägen Glasleisten den Winkel der Glasleiste und bestellen Sie zu Ihrem Plissee die benötigten Ausgleichskeile für jeden Befestigungsclip.

Für Dreieckplissees für Plafondfenster beachten Sie bitte zusätzlich diese Hinweise.

Montagemöglichkeiten:

  • Befestigungsclip

Weitere Montagemöglichkeiten:

  • Plafondanlage

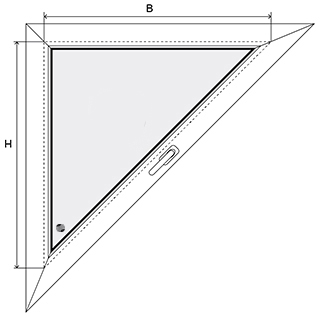

Montage des Plissees auf dem Fensterrahmen (Befestigungswinkel)

  • Höhe = Glashöhe + gewünschter Überstand
  • Breite = Glasbreite + gewünschter Überstand

Achten Sie auch auf hervorstehende Hindernisse wie den Fenstergriff, Kindersicherungen oder Fensterschlösser. Halten Sie zu diesen auch in der Schräge einen Mindestabstand von 1cm ein, achten Sie dabei aber auch auf genügend Überstand.

Setzen Sie beim Messen kleine Bleistiftmarkierungen auf dem Fensterflügel um bei der Montage die Position leichter zu ermitteln.

Für Dreieckplissees für Plafondfenster beachten Sie bitte zusätzlich diese Hinweise.

Montagemöglichkeiten:

  • Befestigungswinkel

Weitere Montagemöglichkeiten:

  • Plafondanlage

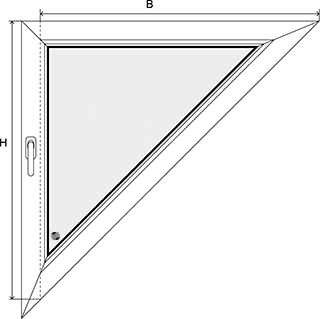

Montage des Plissees auf dem Fensterrahmen (Klemmträger)

  • Höhe = Oberkante bis Unterkante Fensterflügel messen (Höhe des Fensterflügels)
  • Breite = vom rechten Winkel der Fensterscheibe + gewünschtem Überstand bis zur gegenüberliegenden Außenkante am schrägen Fensterrahmen

Achten Sie auch auf hervorstehende Hindernisse wie den Fenstergriff, Kindersicherungen oder Fensterschlösser. Halten Sie zu diesen auch in der Schräge einen Mindestabstand von 1cm ein, achten Sie dabei aber auch auf genügend Überstand.

Setzen Sie beim Messen kleine Bleistiftmarkierungen auf dem Fensterflügel um bei der Montage die Position leichter zu ermitteln.

Montagemöglichkeiten:

  • Klemmträger

Weitere Montagemöglichkeiten:

  • Plafondanlage

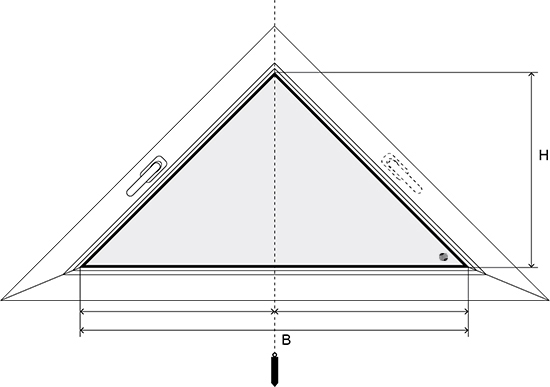

Montage des Plissees in der Glasleiste

  • Höhe = Glashöhe inkl. Gummidichtung)
  • Breite = untere Glasbreite inkl. Gummidichtung

Ermitteln Sie bei schrägen Glasleisten den Winkel der Glasleiste und bestellen Sie zu Ihrem Plissee die benötigten Ausgleichskeile für jeden Befestigungsclip.

Für Dreieckplissees für Plafondfenster beachten Sie bitte zusätzlich diese Hinweise.

Montagemöglichkeiten:

  • Befestigungsclip

Weitere Montagemöglichkeiten:

  • Plafondanlage

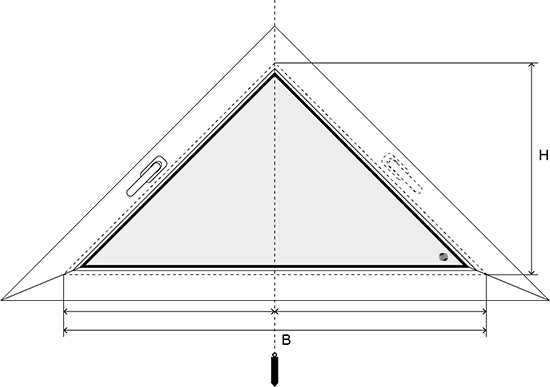

Montage des Plissees auf dem Fensterrahmen (Befestigungswinkel)

  • Höhe = Glashöhe + gewünschter Überstand
  • Breite = Glasbreite + gewünschter Überstand

Achten Sie auch auf hervorstehende Hindernisse wie den Fenstergriff, Kindersicherungen oder Fensterschlösser. Halten Sie zu diesen auch in der Schräge einen Mindestabstand von 1cm ein, achten Sie dabei aber auch auf genügend Überstand.

Setzen Sie beim Messen kleine Bleistiftmarkierungen auf dem Fensterflügel um bei der Montage die Position leichter zu ermitteln.

Für Dreieckplissees für Plafondfenster beachten Sie bitte zusätzlich diese Hinweise.

Montagemöglichkeiten:

  • Befestigungswinkel

Weitere Montagemöglichkeiten:

  • Plafondanlage
